前言

今天使用Swift手写AutoLayout时发现OC中的constraintWithItem方法竟然不翼而飞（后来发现其实是变成了init），只有原来的constraintsWithVisualFormat方法还健在，因为之前没有用过这个方法，所以就Google了下，然后就发现了一个神奇的东西：Visual Format Language，继续Google发现有不少博客讲了这个，但是看得不是很明白，忍不住打开官方文档，发现它静静地躺在AutoLayout的附录A中，看了一遍发现某些情况下真的是非常方便，而且看起来也蛮清晰。所以就把官方文档翻译了下，希望对大家有所帮助。

正文

Visual Format语言

该附录告诉你如何使用AutoLayout中的Visual Format Language来添加约束，包括标准间距和尺寸，竖向布局，以及不同优先级下的约束。另外，该附录包含了完整的语法。

Visual Format语法

下面是使用Visual Format添加约束的一些例子。

标准间距
[button]-[textField]

宽度约束
[button(>=50)]

和父view做约束
|-50-[purpleBox]-50-|

竖向布局
V:[topField]-10-[bottomField]

刷新视图
[maroonView][blueView]

优先级
[button(100@20)]

等宽
[button1(==button2)]

多条件
[flexibleButton(>=70,<=100)]

完整的行布局

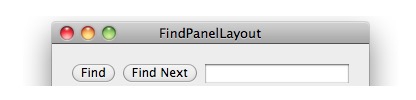

|-[find]-[findNext]-[findField(>=20)]-|

和完整性相比，标记法更倾向于良好的可视化。虽然大部分实用的用户界面都可以用Visual Format语法来添加约束，但是仍然有一些不能。其中一个经常用到的约束就是宽高比约束（比如，imageView.width = 2 * imageView.height）。如果要为它们添加约束，请使用constraintWithItem:attribute:relatedBy:toItem:attribute:multiplier:constant:。

Visual Format字符串语法

Visual Format字符串语法的定义如下（文本以代码字体显示；e代表空字符串）

符号	替代规则（意思就是第一列这个符号可以用后面的串来表示）
<visualFormatString>	(<orientation<:)? (<superview><connection>)? <view>(<connection><view>)* (<connection><superview>)?
<orientation>	H|V
<superview>	|
<view>	[<viewName>(<predicateListWithParens>)?]
<connection>	e|-<predicateList>-|-
<predicateList>	<simplePredicate>|<predicateListWithParens>
<simplePredicate>	<metricName>|<positiveNumber>
<predicateListWithParens>	(<predicate>(,<predicate>)*)
<predicate>	(<relation>)?(<objectOfPredicate>)(@<priority>)?
<relation>	==|<=|>=
<objectOfPredicate>	<constant>|<viewName> (查看注意事项)
<priority>	<metricName>|<number>
<constant>	<metricName>|<number>
<viewName>	解析为一个C标识符。 通过入参views传入，入参views是key为NSString类型，value为NSView类型的一个字典，通过viewName这个key可以取到对应的NSView类型实例
<metricName>	解析为一个C标识符。 通过入参metrics传入，入参metrics是key为NSString类型，value为NSNumber类型的一个字典，通过metricName这个key可以取到对应的NSNumber类型实例
<number>	C语言中可以用strtod_l解析的串，其实就是数字

注意：对于objectOfPredicate，只有在谓语的主语是一个view的宽度或者长度时，这个约束在viewName上才会生效。也就是说，你可以使用[view1(==view2)]来指定view1和view2的宽度一致。

如果语法有误，会抛出一个带诊断信息的异常，例如：

Expected ':' after 'V' to specify vertical arrangement
V|[backgroundBox]|
 ^

A predicate on a view's thickness must end with ')' and the view must end with ']'
|[whiteBox1][blackBox4(blackWidth][redBox]|
                                 ^

Unable to find view with name blackBox
|[whiteBox2][blackBox]
                     ^

Unknown relation. Must be ==, >=, or <=
V:|[blackBox4(>30)]|
